  水平仪怎么校准，水平仪在我们日常生活中也是比较常见的了，给人们带来了巨大的便利，操作方式也比较简单，下面大家就跟随小编一起来看看水平仪怎么校准的相关知识吧，希望对大家能有所帮助。

  水平仪怎么校准1  校正水平仪步骤如下所示：

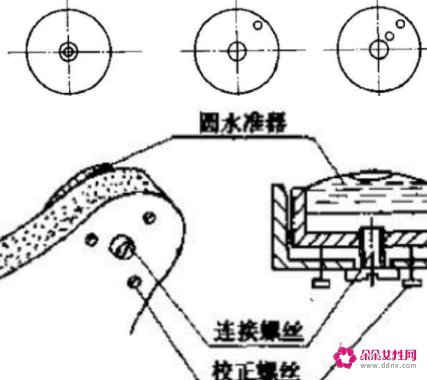

  1、水准气泡轴是否平行于视准轴的检校。

  转动脚螺旋使圆水准气泡居中，然后将仪器旋转180°，观察此时圆水准气泡的位置是否居中。如果，此时不再居中而往某一侧偏移则仪器需要校正。

  校正方法是，旋动脚螺旋使其向圆水准气泡中心移动偏距的一半。然后用校正针拨动圆水准器下的三个校正螺旋使气泡居中。再之后就是反复进行这两步。直到旋转仪器气泡不会再有偏移。

  2、十字丝横丝的检验与校正。

  整平仪器后，用十字丝横丝的一端瞄准一清晰的点P，制动，然后转动微倾螺旋移动横丝去观察P点。如果P始终在横丝上，万事大吉。否则，仪器需要校正。

  校正方法是，松开十字环的三个固定螺丝。按十字丝倾斜的反方向微微旋动十字丝环使横丝水平。反复进行检和校两步，直到横丝水平。最后将螺丝紧固。

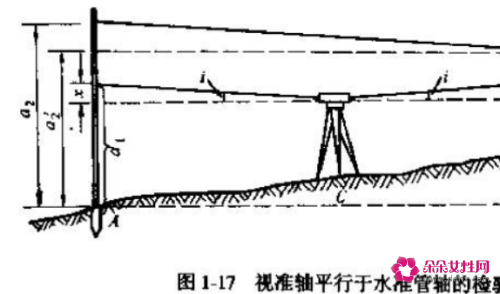

  3、水准管轴的检验与校正，即 i 角的检校。

  在平坦的地面上选定相距为80m左右的两个点，做好记号。将水准仪置于A、B之间的中点C点。用变仪器高法或者双面尺法，测出A、B两点间的高差。

  然后将仪器搬到A（或者B）点附近。一般要求，水准仪的目镜距离临近尺面的距离为2cm左右，然后从物镜里面读出尺面小圆圈的读数。再次读出A、B两点的高差。两次测得的'高差如果大于5mm，则，需要校正。

  4、水准管轴的校正。

  转动微倾螺旋改正远离架仪器点的尺的读数，使两次测量的高差相等，此时默认靠近尺面处读数是准确的。此时的视准轴已经水平。

  用校正针拨动水准管一端的上下两个校正螺丝，使符合气泡居中。操作的时候注意要先将左面或者右面的校正螺丝松开，然后再调整上下两个校正螺丝，讲究一松一紧，先松后紧。

  5、水准管轴的校正原理。

  如果水准管轴与视准轴平行，则二者都是水平的，那无论仪器置于A、B点任何一处都会得到相同的高差。不平行则会形成一个 i 角。明显的是，当仪器架在AB中点时恰能消除 i 角的影响。

  所以此时的高差也是准确的。而当我们直接靠近A（或B）测量时，所有的读数误差都落在B（或A）上了。此时调整微倾螺旋使两次测得的高差相等，就能保证视准轴水平。

  除此之外，水准仪的制动是否灵活有效，物镜成像是否清晰，气泡运动是否正常都是在检校之前就应该做的一般性检查。

  按照以上步骤就可以调好水平仪

  水平仪怎么校准2  平仪零位检查和调整方法

  先调平一个平面，然后将水平仪转到另外一个平面，若该平面不平的话用播针旋转气泡处螺旋，调平之后再转一个平面调整，直到三个面都调平即可。

  将被校水平仪放在大致水平的平板上，紧靠定位块，待气泡稳定后以气泡的一端读数为a1，然后将水平仪调转180方位，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差，即=（a1-a2）/2格。如果零位误差超出许可范围，则需调整零位机构。

  扩展资料：

  水平仪的零位检验和误差检定

  气泡对中间位置的偏移，不应超过分度值的1/4。对于水平仪下工作面零位的检验可在零级平板上进行,也可以在水平仪检定仪上进行；对于水平仪的下V形工作面的零位检验，应在专用工具上进行；对于框式水平仪的上平面工作面，上V形工作面，侧平面工作面和侧V形工作面的零位，也应在专用工具上进行。

  水平仪的零位稳定性，要求在检定下工作面零位合格后，相隔4h，再次对零位进行一次检定，其变化仍不得超过零位偏差的允许范围。

  误差检定

  误差检定应在水平仪检定仪上进行。实测平均角值与公称角值之差，不应超过公称角值的10%。分度值的不均匀性，不应超过分度值的20%。即相邻读数差都在0.8～1.2格范围内。 水平仪分度值误差的检定,应在气泡的左右两个刻度上进行。为消除水平仪检定仪微动螺钉死程的影响，微动螺钉应按一个方向旋转。
