  显微镜光轴校准，很多仪器不是拿来就能使用的，要进行链接，以及校对，这样才能让数据更加准确，例如，显微镜光轴的校准，以下我们来聊聊显微镜光轴校准，一起来了解一下吧！

  显微镜光轴校准1

  校正光轴的意义在于使物镜、目镜、聚光镜的主光轴和可变光栏的中心点重合在一条直线上。所以又叫做合轴调节或中心调节。如果光轴歪斜，会使像差增大，分辨率和清晰度都要下降。

  检查方法是将可变光栏开至最大，把低倍物镜旋入光轴，降低镜筒，使物镜与载物台之间的距离小于该物镜的工作距离（５mm以下）。不放标本，调节反射镜的角度，使视场最亮；或调节光源灯的亮度，使视场明暗合适。

  然后，拔掉目镜，直接从镜筒中观察。一边把可变光栏慢慢缩小或打开数次，当光栏关至最小时，光栏的像（此时只有一点点）应正好落在物镜通光孔的中心。当光栏开大到一定程度时，光栏孔的像应正好与物镜通光孔的黑圈相重合。若符合上述两个条件，说明它们“合轴”。否则，就需要调整。

  目镜和物镜都是固定的，无法进行调整。合轴调节主要是调整聚光镜的位置。有些显微镜聚光器支架两旁有两个光轴校正螺丝，调节这两个螺丝，即可合轴。另一种聚光器是由框架上三个相隔120°的螺丝支持住，其中一个装有弹簧，可以伸缩；另外两个螺丝，可以旋动。调整这两个螺丝，便可合轴。

  显微镜的光轴校正好后，如果没有拆下聚光器或其它特殊原因，不必经常校正。

  显微镜光轴校准2

  第一步准备一台显微镜放大倍率可以从50x-1000X

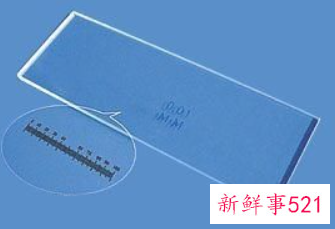

  第二部准备一只光学标尺（标尺规格：100um）

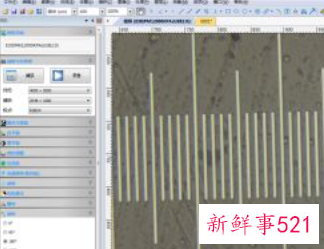

  第三部：我们将显微镜切换至50x通过CCD观察状态下观察标尺的状态如下图所示，

  方法/步骤2

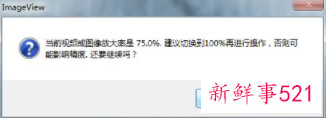

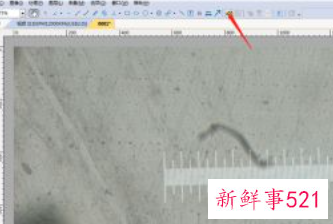

  接下来我们点击红色箭头上的标尺功能键，这个时候它会出现一个提示如图

  我们点击”否”然后我们点击下面图上面的操作

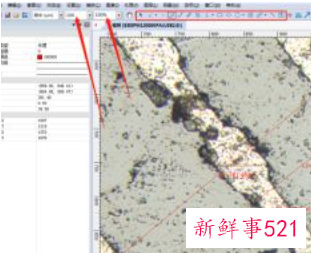

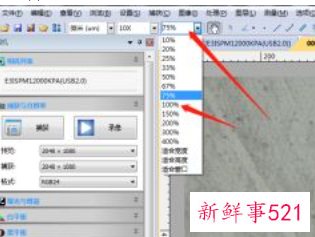

  我们当前位置是显示75%，我们选择100%就可以了，然后我们回到标尺功能案件上就会出现下面图

  方法/步骤3

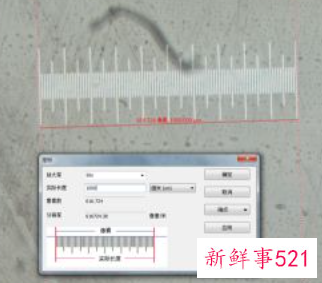

  按照我们是当前50x状态下，所有在上图的指示框里输入50x，因为标尺长度为1000um单位，所以在实际长度中输入1000um，当然我们也可以选择不同的长度单位如下图

  到此我们就完成了在50x状态下的定标操作了，按照同样的方法把物镜分别旋转到不通倍率下，进行以上操作，就可以完成所有定标了！下面是我在100x状态进行的`定标可以参考一下。

  我们定标完成后就可以根据我们自己的要求进行对样品测量了下图是我进行的一些简单测量。注意：我们在进行测量的时候一定要保持跟物镜的倍率一致，在多少倍率下选择多少倍的测量，如下图

  注意事项

  注意：一定要在拍完照后进行静态的测量，如果在拍照的动态下测量测量数据不会被保存。
